当前位置：P20模具钢密度_P20硬度是多少_P20模具钢力学性能
详细介绍：

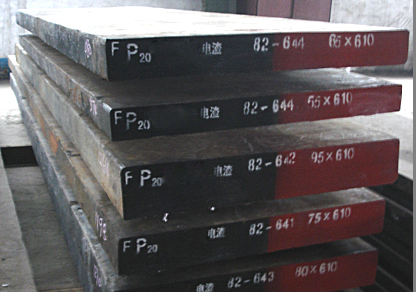

P20模具钢密度
密度是7.85，如果是板材的以长*宽*高*0.00000785=重量 因为7.85的单位是立方厘米，但模具钢是以毫米为单位，所以是0.00000785，如果是圆钢的话就是3.14*半径的平方*长度*0.00000785=重量
P20主要特点及用途:在中国广泛应用，出厂硬度HRC30~42，适用于大中型精密模具
P20主要特点及用途:在中国广泛应用，出厂硬度HRC30~42，适用于大中型精密模具
P20特性
P20硬度均匀，具有良好的抛光性能及光蚀刻花性能，加工性能佳
真空脱气精炼处理钢质纯净，适合要求抛光或蚀纹加工塑胶模。
预硬状态供货，无需再热处理可直接用于模具加工，缩短工期。
经锻轧制加工，组织致密，100%超声波检验，无气孔，针眼缺陷。
P20用途
适用于电视机前壳、电话机、饮水机、吸尘器等塑料模及模架。
热塑性塑胶注塑模具，挤压模具。
热塑性塑料吹塑模具。
重载模具主要部件。
冷结构制件。
常用于制造电视机壳，洗衣机，冰箱内壳，水桶等。
P20加硬处理
为提高模具寿命达到80万模次以上，可对P20预硬钢实施淬火加低温回火的加硬方式来实现。淬火时先在500-600℃预热2-4小时，然后在850-880℃保温一定时间（至少2小时），放入油中冷却至50-100℃出油空冷，淬火后硬度可达50-52HRC，为防止开裂应立即进行200℃低温回火处理，回火后，P20硬度可保持48HRC以上
P20氮化处理
氮化处理可得到高硬度表层组织，氮化后的表层硬度达到650-700HV （57-60HRC）模具寿命可达到100万次以上，氮化层具有组织致密，光滑特点，模具的脱模性及抗湿空气及碱液腐蚀性能提高
P20力学性能
球化退火至硬度≤235HB
返回列表
扫一扫微信,快速报价
